Trong hệ thống mạng, switch là thiết bị quan trọng giúp các thiết bị trong mạng LAN kết nối và trao đổi dữ liệu với nhau. Khi lựa chọn switch, nhiều người thường chỉ chú ý đến số lượng cổng hoặc tốc độ như Gigabit hay 10 Gigabit mà bỏ qua các thông số ảnh hưởng trực tiếp đến hiệu năng thực tế của thiết bị. Trong đó, backplane và switching capacity là hai yếu tố quyết định khả năng xử lý lưu lượng dữ liệu bên trong switch. Bài viết dưới đây của VietNam Network sẽ giúp bạn hiểu rõ backplane là gì, backplane trên switch hoạt động như thế nào, cũng như ý nghĩa của thông số switching capacity khi đánh giá và lựa chọn switch mạng.p;
Backplane Là Gì?

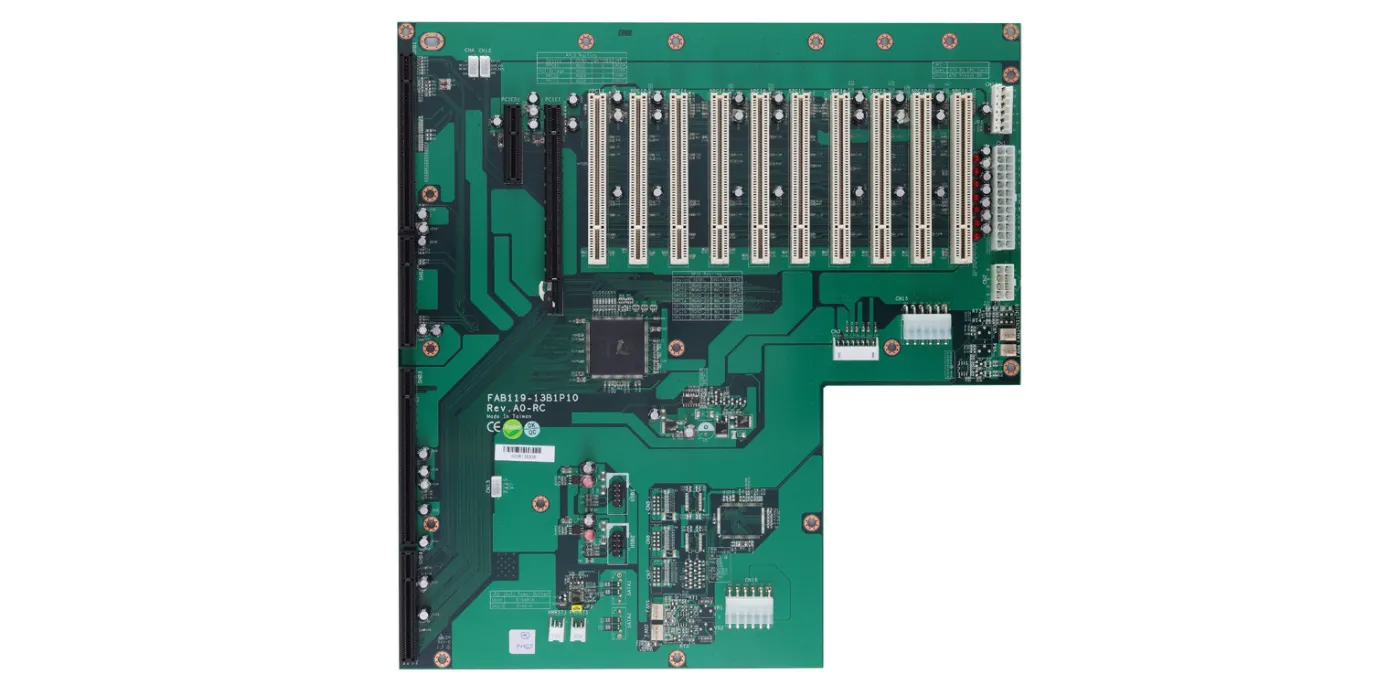

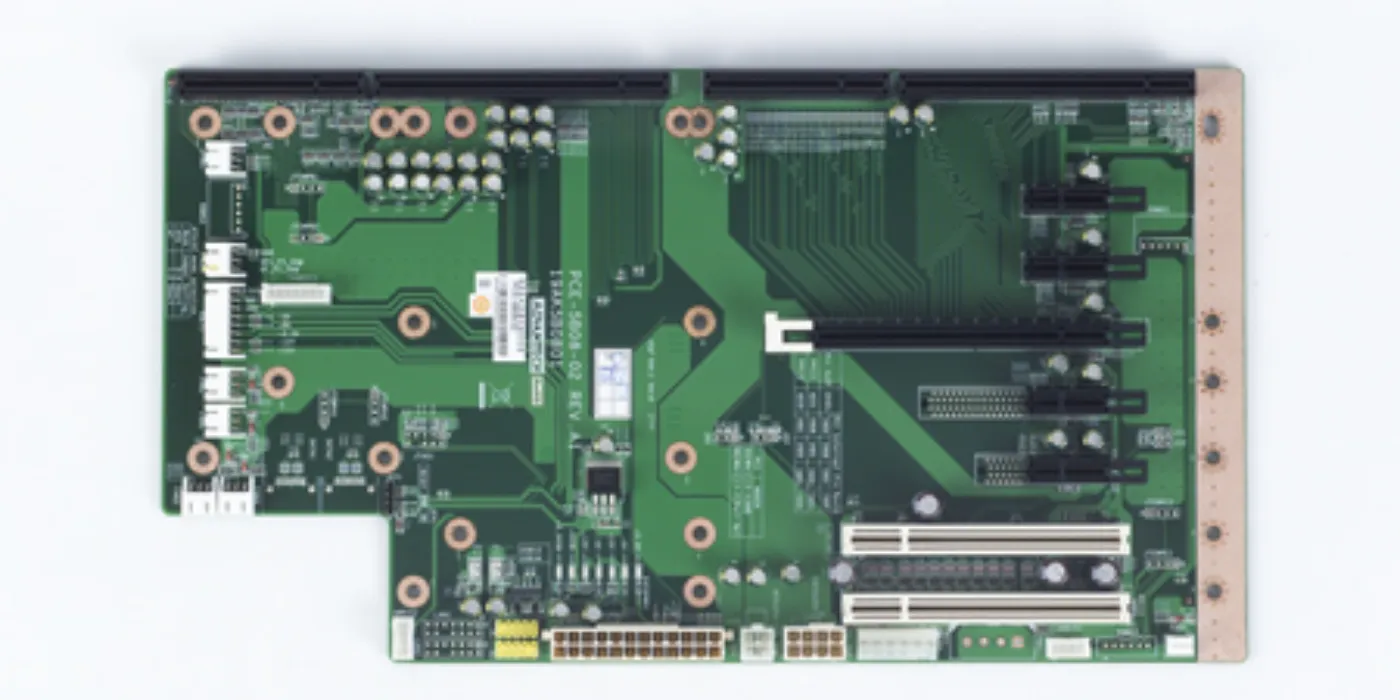

Backplane là một thành phần phần cứng bên trong thiết bị mạng, đóng vai trò như hệ thống kết nối trung tâm giữa các bo mạch, module và cổng mạng của thiết bị. Trong switch mạng, backplane là nơi tất cả dữ liệu được truyền qua khi di chuyển từ cổng này sang cổng khác.
Có thể hiểu một cách đơn giản rằng backplane chính là băng thông nội bộ của switch. Khi một thiết bị gửi dữ liệu đến switch, dữ liệu đó không được chuyển trực tiếp sang cổng đích ngay lập tức. Thay vào đó, nó phải đi vào hệ thống xử lý của switch, thông qua backplane trước khi được chuyển tiếp đến cổng tương ứng.
Trong các thiết bị mạng hiện đại, backplane được thiết kế với tốc độ rất cao nhằm đảm bảo rằng nhiều luồng dữ liệu có thể được xử lý đồng thời. Điều này đặc biệt quan trọng trong các môi trường mạng có lưu lượng lớn như doanh nghiệp, trung tâm dữ liệu hoặc hệ thống camera IP.
Nếu backplane có băng thông thấp hơn tổng lưu lượng dữ liệu đi qua switch, hiện tượng nghẽn mạng có thể xảy ra. Khi đó, dữ liệu phải chờ xử lý, làm tăng độ trễ và giảm hiệu năng của toàn bộ hệ thống mạng.
Backplane Trên Switch Là Gì?
Trong switch mạng, backplane là hệ thống kết nối nội bộ chịu trách nhiệm liên kết tất cả các cổng mạng với bộ xử lý chuyển mạch (switch fabric). Khi các thiết bị trong mạng gửi dữ liệu đến switch, dữ liệu này sẽ đi vào hệ thống xử lý và được định tuyến thông qua backplane trước khi được chuyển tiếp đến cổng đích.
Backplane trên switch thường bao gồm các thành phần như:
- Switch fabric (hệ thống chuyển mạch nội bộ)
- Bus tốc độ cao
- Chip ASIC chuyên dụng để xử lý packet
- Bảng mạch kết nối các module hoặc line card
Ở các switch doanh nghiệp hoặc switch datacenter, backplane thường được thiết kế với kiến trúc phức tạp hơn để đảm bảo hiệu suất xử lý cao. Điều này cho phép switch có thể xử lý hàng trăm gigabit dữ liệu mỗi giây mà vẫn duy trì độ trễ thấp.
Trong thực tế triển khai mạng, backplane càng mạnh thì switch càng có khả năng xử lý nhiều lưu lượng dữ liệu cùng lúc. Đây là lý do vì sao các switch enterprise thường có giá cao hơn so với switch thông thường, bởi chúng được trang bị hệ thống backplane mạnh mẽ hơn.
Backplane Switch Hoạt Động Như Thế Nào?
Để hiểu rõ backplane switch hoạt động như thế nào, trước hết cần hiểu vai trò của backplane trên switch trong quá trình xử lý dữ liệu nội bộ của thiết bị. Backplane chính là hệ thống kết nối tốc độ cao bên trong switch, giúp các cổng mạng có thể trao đổi dữ liệu với nhau thông qua hệ thống chuyển mạch nội bộ.
Khi một thiết bị gửi dữ liệu vào switch, dữ liệu đó sẽ được đóng gói thành các frame Ethernet và truyền vào một cổng mạng trên thiết bị. Lúc này, switch sẽ đọc thông tin trong frame để xác định địa chỉ MAC nguồn và MAC đích.
Sau khi nhận được frame, switch sẽ kiểm tra bảng MAC address table để xác định cổng nào đang kết nối với thiết bị đích. Nếu địa chỉ MAC đã tồn tại trong bảng, switch sẽ biết chính xác cổng cần chuyển dữ liệu đến.
Tiếp theo, dữ liệu sẽ được đưa vào hệ thống xử lý nội bộ thông qua backplane trên switch. Tại đây, switch fabric sẽ thực hiện việc xử lý và định tuyến frame dữ liệu đến đúng cổng đích. Sau đó, dữ liệu được truyền ra khỏi switch thông qua cổng tương ứng để đến thiết bị nhận.
Toàn bộ quá trình này diễn ra cực kỳ nhanh, thường chỉ mất vài micro giây. Chính vì vậy, hiệu năng của backplane trên switch có ảnh hưởng rất lớn đến tốc độ xử lý dữ liệu và khả năng truyền tải lưu lượng trong toàn bộ hệ thống mạng.
Nếu backplane không đủ mạnh để xử lý nhiều luồng dữ liệu cùng lúc, các frame sẽ phải chờ trong bộ đệm, dẫn đến độ trễ tăng lên và làm giảm hiệu suất hoạt động của switch.
Vai Trò Quan Trọng Của Backplane Trong Switch
Backplane không chỉ là một thành phần kết nối đơn thuần mà còn đóng vai trò quyết định trong việc đảm bảo hiệu năng của thiết bị mạng.
Trước hết, backplane ảnh hưởng trực tiếp đến khả năng truyền dữ liệu giữa các cổng của switch. Khi nhiều thiết bị trong mạng truyền dữ liệu cùng lúc, tất cả các luồng dữ liệu này đều phải đi qua backplane. Nếu băng thông backplane đủ lớn, switch có thể xử lý tất cả lưu lượng mà không xảy ra nghẽn mạng.
Thứ hai, backplane giúp switch hỗ trợ nhiều kết nối đồng thời. Trong môi trường doanh nghiệp, một switch có thể phải xử lý lưu lượng từ hàng chục hoặc hàng trăm thiết bị cùng lúc. Một hệ thống backplane mạnh sẽ đảm bảo rằng các kết nối này không ảnh hưởng lẫn nhau.
Ngoài ra, backplane còn góp phần giảm độ trễ trong hệ thống mạng. Khi dữ liệu được xử lý nhanh chóng trong nội bộ switch, thời gian truyền giữa các thiết bị sẽ được rút ngắn. Điều này đặc biệt quan trọng đối với các ứng dụng yêu cầu độ trễ thấp như VoIP, video conference hoặc hệ thống camera IP.
Thông Số Switching Capacity Là Gì?
Thông số Switching capacity là một thông số kỹ thuật quan trọng của switch mạng, thể hiện tổng băng thông tối đa mà switch có thể xử lý trong một đơn vị thời gian. Thông số này thường được công bố trong datasheet của thiết bị và được tính bằng gigabit trên giây (Gbps).
Hiểu đơn giản, switching capacity cho biết switch có thể xử lý bao nhiêu dữ liệu đi qua hệ thống chuyển mạch nội bộ của nó. Con số này càng lớn thì khả năng xử lý dữ liệu của switch càng cao.
Ví dụ, nếu một switch có switching capacity là 56Gbps, điều đó có nghĩa là tổng lượng dữ liệu mà switch có thể xử lý đồng thời có thể lên đến 56 gigabit mỗi giây. Điều này bao gồm cả lưu lượng dữ liệu gửi và nhận trên tất cả các cổng của thiết bị.
Switching capacity thường được xem như một chỉ số phản ánh sức mạnh của hệ thống backplane trong switch.
Mối Quan Hệ Giữa Backplane Và Switching Capacity
Trong nhiều trường hợp, switching capacity chính là thông số đại diện cho băng thông của backplane. Khi nhà sản xuất công bố switching capacity của switch, họ đang cho biết khả năng xử lý dữ liệu của hệ thống chuyển mạch nội bộ.
Backplane càng mạnh thì switching capacity càng cao. Điều này cho phép switch xử lý nhiều luồng dữ liệu cùng lúc mà không gây nghẽn.
Ví dụ, một switch 24 cổng Gigabit có thể cần xử lý tối đa 48Gbps lưu lượng nếu tất cả các cổng đều hoạt động ở chế độ full duplex. Vì mỗi cổng có thể gửi 1Gbps và nhận 1Gbps cùng lúc, tổng băng thông cần xử lý sẽ gấp đôi tốc độ cổng.
Nếu switching capacity của switch thấp hơn con số này, thiết bị có thể gặp hiện tượng nghẽn khi lưu lượng mạng tăng cao.
Cách Tính Switching Capacity Của Switch
Để đánh giá một switch có đủ mạnh cho hệ thống mạng hay không, ta có thể tính toán switching capacity dựa trên số lượng cổng và tốc độ của từng cổng.
Công thức phổ biến là:
Switching Capacity = Số cổng × Tốc độ cổng × 2
Hệ số nhân 2 xuất phát từ việc các cổng mạng hiện nay thường hoạt động ở chế độ full duplex, nghĩa là có thể gửi và nhận dữ liệu đồng thời.
Ví dụ, một switch 8 cổng Gigabit cần switching capacity tối thiểu là:
8 × 1Gbps × 2 = 16Gbps
Trong khi đó, một switch 24 cổng Gigabit sẽ cần switching capacity khoảng 48Gbps để đảm bảo tất cả các cổng có thể hoạt động tối đa cùng lúc.
Phân Biệt Switching Capacity Và Forwarding Rate
Ngoài switching capacity, datasheet của switch còn thường đề cập đến một thông số khác là forwarding rate. Hai thông số này liên quan đến hiệu năng xử lý dữ liệu nhưng đo lường theo hai cách khác nhau.
Switching capacity được tính theo gigabit mỗi giây và thể hiện tổng băng thông dữ liệu mà switch có thể xử lý.
Trong khi đó, forwarding rate được tính theo số lượng packet mà switch có thể xử lý mỗi giây, thường được biểu thị bằng đơn vị Mpps (Million Packets Per Second).
Thông số forwarding rate đặc biệt quan trọng trong các mạng có nhiều packet nhỏ, bởi switch phải xử lý nhiều frame hơn trong cùng một lượng băng thông.
Khi Nào Backplane Trở Thành Nút Thắt Cổ Chai?
Backplane có thể trở thành nút thắt cổ chai của hệ thống mạng khi tổng lưu lượng dữ liệu vượt quá khả năng xử lý của hệ thống chuyển mạch nội bộ. Điều này đồng nghĩa với việc backplane trên switch không đủ băng thông để xử lý tất cả các luồng dữ liệu đi qua thiết bị cùng lúc.
Điều này thường xảy ra trong các trường hợp như:
- Nhiều người dùng truyền dữ liệu nội bộ cùng lúc
- Hệ thống server thực hiện backup dữ liệu lớn
- Hệ thống camera IP truyền video liên tục
- Hệ thống lưu trữ NAS hoặc SAN có lưu lượng cao
Trong những tình huống này, nếu backplane trên switch không đủ mạnh, dữ liệu sẽ bị xếp hàng chờ xử lý trong bộ đệm của thiết bị. Điều này dẫn đến độ trễ tăng lên, đồng thời làm giảm tốc độ truyền dữ liệu giữa các thiết bị trong cùng hệ thống mạng.
Cách Chọn Switch Dựa Trên Backplane Và Thông Số Switching Capacity
Khi lựa chọn switch cho hệ thống mạng doanh nghiệp, việc kiểm tra các thông số như backplane và switching capacity là rất quan trọng để đảm bảo thiết bị có thể xử lý tốt lưu lượng dữ liệu trong mạng.
- Kiểm tra switching capacity của switch: Switching capacity nên ít nhất bằng hoặc lớn hơn tổng băng thông tối đa của tất cả các cổng trên thiết bị. Điều này giúp đảm bảo switch có thể xử lý toàn bộ lưu lượng khi các cổng hoạt động đồng thời mà không gây nghẽn mạng.
- Xem xét thông số forwarding rate: Forwarding rate cho biết số lượng packet mà switch có thể xử lý mỗi giây. Những switch có forwarding rate cao thường được trang bị chip ASIC chuyên dụng, giúp xử lý dữ liệu nhanh hơn và giảm độ trễ trong hệ thống mạng.
- Ưu tiên thiết bị từ thương hiệu uy tín: Lựa chọn switch từ các hãng mạng lớn sẽ giúp đảm bảo thông số kỹ thuật được công bố rõ ràng và hiệu năng thực tế đáp ứng tốt nhu cầu của hệ thống mạng doanh nghiệp.
Kết Luận
Backplane là một yếu tố quan trọng quyết định hiệu năng thực tế của switch mạng, bởi đây là hệ thống kết nối nội bộ chịu trách nhiệm truyền dữ liệu giữa các cổng. Việc hiểu rõ backplane là gì, backplane trên switch hoạt động như thế nào cũng như ý nghĩa của thông số switching capacity sẽ giúp bạn đánh giá chính xác khả năng xử lý lưu lượng của thiết bị. Khi lựa chọn switch, không nên chỉ dựa vào số lượng cổng hay tốc độ cổng mà cần xem xét thêm các thông số hiệu năng nội bộ để đảm bảo thiết bị hoạt động ổn định khi lưu lượng mạng tăng cao. Hy vọng bài viết của VietNam Network đã giúp bạn hiểu rõ hơn về vai trò của backplane và cách lựa chọn switch phù hợp cho hệ thống mạng.
