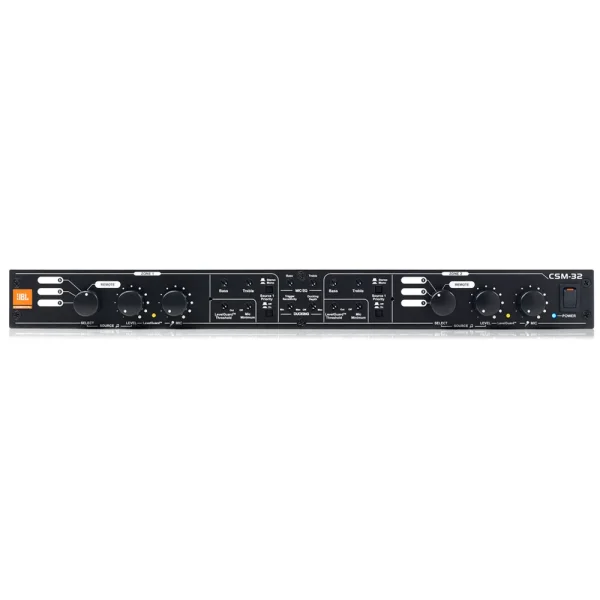

JBL CSM 32

JBL® Commercial CSM-32 cung cấp I / O cố định, cấu trúc được định cấu hình trước, hoạt động âm thanh nổi hoặc đơn âm đầy đủ, định tuyến linh hoạt và kiểm soát nhiều nguồn âm thanh, cấu hình bảng điều khiển phía trước đơn giản và điều khiển mà không cần máy tính, khả năng tương thích với Bộ điều khiển tường CSR, khả năng tương thích với micrô phân trang CSPM và sao chép tùy chọn kênh âm thanh sang thiết bị khác thông qua cáp Cat5.

CSM-32 có ba đầu vào âm thanh nổi với điều khiển khuếch đại và đèn LED clip, và hai đầu ra âm thanh nổi với bộ phân tần chủ động và đầu ra loa siêu trầm chuyên dụng.

Hai đầu vào bổ sung được cung cấp để ghi đè nhạc. Đầu tiên, đầu vào micrô với công suất ảo và kiểm soát độ lợi cho phép điều khiển trang đến các vùng khác nhau, giảm âm nhạc theo mức người dùng có thể định cấu hình. Thứ hai, đầu vào đường truyền cho phép định tuyến ưu tiên cao đến tất cả các khu vực, điều này lý tưởng cho các cảnh báo.

Một đầu ra đơn âm bổ sung được cách ly với biến áp được cung cấp để kết nối với đầu ra đơn âm chỉ dành cho âm nhạc, lý tưởng cho các hệ thống giữ nhạc.

Các điều khiển chuyên dụng cho EQ âm nhạc trên mỗi vùng và các điều khiển chuyên dụng cho EQ mic chung cho phép tùy chỉnh nội dung tần số của từng loại đầu vào một cách độc lập. Trong mỗi kênh đầu ra, LevelGuard ™ được cung cấp để giữ lại âm lượng nhất quán giữa các đầu vào khác nhau và AutoWarmth ™ được cung cấp để đảm bảo độ trung thực đầy đủ ở tất cả các mức âm lượng vùng.

Khu vực Cổng từ xa 1 và 2 tạo điều kiện kết nối các bộ điều khiển tường CSR, có thể cung cấp khả năng lựa chọn nguồn và / hoặc điều khiển âm lượng trong mỗi khu vực đầu ra. Lựa chọn nguồn cho mỗi khu vực, mức nhạc cho mỗi khu vực và mức micrô cho mỗi khu vực cũng có thể được điều khiển trên bảng điều khiển phía trước. Để kiểm soát bổ sung, hai đầu vào logic tạo điều kiện thuận lợi cho việc điều khiển trang và tắt tiếng nhạc thông qua đóng tiếp điểm.

Hai cổng Liên kết RJ-45 cho phép nhiều thiết bị CSM được liên kết để tăng số lượng vùng đầu ra. Việc liên kết các thiết bị CSM chia sẻ đầu vào từ các thiết bị chính qua cáp Cat5 và loại bỏ nhu cầu sử dụng cáp Y.

Một tấm bảo mật đi kèm có thể được đặt trên bảng điều khiển phía trước để tránh những thay đổi không mong muốn đối với hệ thống đã được ủy quyền.

Thông số kỹ thuật của JBL CSM 32

Đầu vào dòng

• Loại  3 x đầu nối RCA âm thanh nổi, không cân bằng
• Độ nhạy danh nghĩa  -10 dBV
• Trở kháng đầu vào  20 kΩ
• Đầu vào tối đa  +12 dBu
• Cân bằng âm trầm  ± 10 dB @ 80 Hz
• Treble  ± 10 dB @ 8 kHz, kệ 6 dB / quãng tám

Mic

• Đầu nối Euroblock loại 1 x cân bằng, 0,2 “(5,08 mm)
• Trở kháng đầu vào  2 kΩ
•  BẬT tiếng ồn
• Đầu vào tối đa  +20 dBu
• Cân bằng âm trầm  ± 6 dB @ 250 Hz, Treble ± 6 dB @ 2 kHz, giá trị 6 dB / quãng tám
• CMRR  > 40 dB, thường> 55 dB @ 1 kHz
• Preamp Gain tổng thể  có thể điều chỉnh +30 dB đến +60 dB
• Nguồn Phantom  +48 VDC, 10 mA

Đầu ra

• Loại  2 x âm thanh nổi (Trái, Phải, Phụ) cân bằng 1/8 “(3,5 mm), đầu nối Euroblock
• Trở kháng đầu ra  120 Ω cân bằng
• Mức đầu ra tối đa  +20 dBu
• Tần suất chéo
  • Trái và phải trong: thông cao 125 Hz (BW24)
  • Sub trong: thông thấp 125 Hz (BW24)
  • Trái và phải ra: 20 đến 20.000 Hz
  • Ngõ ra: 20 đến 20.000 Hz (tổng đơn âm)
• CHỈ SỐ LED
• Đầu vào nguồn:
  • Đèn LED hiện tại báo hiệu (bật ở -20 dBu)
  • Đèn LED clip tín hiệu (bật ở +10 dBu)
• Đầu vào micrô:
  • Đèn LED hiện tại báo hiệu (bật ở -20 dBu)
  • Đèn LED clip tín hiệu (bật ở +18 dBu)

Hiệu suất hệ thống

• Đáp ứng tần số  20 đến 20.000 Hz, ± 0,1 dB
• Dải động  104 dB, trọng số A, 20 đến 20.000 Hz
• Bộ chuyển đổi Đầu vào Mic thực hiện hệ thống chuyển đổi dbx Loại IV
• Tốc độ lấy mẫu 48 kHz
• Xuyên âm  > 75 dB
• THD & Tiếng ồn  0,005% điển hình ở +4 dBu, 20 đến 20.000 Hz, tăng 0 db

Kết nối bảng điều khiển phía sau

• Đầu vào trực tiếp  1 x Đầu nối Euroblock cân bằng, 1/4 “(5,08 mm)
• Trở kháng đầu vào:  10 kΩ
• Đầu vào tối đa:  +20 dBu
• Đáp ứng tần số:  20 đến 20.000 Hz
• Người câm
  • Đầu nối Euroblock 1 x 2 chân 1/4 “(5,08 mm)
  • Kết nối các chân sẽ tắt tiếng tất cả các đầu vào nguồn, không tắt tiếng đầu vào micrô.
• Phân trang
  • Đầu nối Euroblock 1 x 2 chân 1/4 “(5,08 mm)
  • Kết nối các chân vùng với mặt đất chỉ định trang cho vùng tương ứng đó
• Liên kết
  • Nguồn:  1 x cổng RJ45 yêu cầu cáp CAT3 trở lên với chiều dài tối đa 7,9 ‘(2,4 m)
  • Chính:  1 x cổng RJ45 yêu cầu cáp CAT3 trở lên với chiều dài tối đa 7,9 ‘(2,4 m)
• Cổng USB  1 x USB Loại B để cập nhật chương trình cơ sở

Tổng quan

• Mức tiêu thụ nguồn  10 W
• Yêu cầu về nguồn điện Cầu  chì nhiệt 100 đến 240 V trong máy biến áp bên ngoài
• Rack Mountable  Có với giá đỡ đi kèm
• Kích thước (Cao x Rộng x Cao)  19,0 x 1,8 x 7,0 “(48,3 x 4,6 x 17,8 cm)
• Trọng lượng  5,3 lb (2,4 kg)
