Trong mạng doanh nghiệp, cấu hình VLAN trên switch Cisco giúp phân tách và tối ưu lưu lượng hiệu quả. Tuy nhiên, nhiều người vẫn chưa rõ VLAN trên switch Cisco là gì cũng như cách triển khai đúng kỹ thuật. Bài viết từ VietNam Network sẽ cung cấp hướng dẫn cấu hình VLAN chi tiết, giúp bạn nắm được cách cấu hình VLAN trên switch Cisco và cách chia VLAN trên switch Cisco, đồng thời thực hành tốt cấu hình VLAN trong môi trường thực tế.
Vì sao cần cấu hình VLAN trên switch Cisco trong hệ thống mạng doanh nghiệp
Hệ thống mạng doanh nghiệp của bạn đang gặp tình trạng truy cập file server chậm bất thường, hay các phòng ban như Kế toán và Kinh doanh có thể nhìn thấy dữ liệu của nhau trong mạng nội bộ, gây ra rủi ro bảo mật nghiêm trọng? Thậm chí, hệ thống Camera IP vừa triển khai lại làm nghẽn toàn bộ băng thông WiFi do hiện tượng broadcast storm?
Nếu chỉ cắm switch và để mặc định tất cả ở VLAN 1, bạn đang để hệ thống vận hành thiếu kiểm soát và tiềm ẩn nhiều rủi ro. Chỉ cần một sự cố nhỏ như loop mạng, toàn bộ hệ thống có thể bị gián đoạn.
Giải pháp cốt lõi chính là cấu hình VLAN trên switch Cisco để phân tách mạng hiệu quả và tăng cường bảo mật. Tuy nhiên, để triển khai đúng chuẩn, bạn cần hiểu rõ VLAN trên switch Cisco là gì và áp dụng đúng cách cấu hình VLAN trong từng mô hình thực tế.
Trong bài viết này, chúng tôi mang đến hướng dẫn cấu hình VLAN theo hướng thực chiến, giúp bạn nắm rõ cách chia VLAN trên switch Cisco, thực hiện cấu hình VLAN switch Cisco từng bước trên thiết bị Cisco IOS, từ chia cổng cơ bản đến các cấu hình nâng cao.
Xem ngay: Lắp Đặt Thiết Bị Mạng Uy Tín, Chuyên Nghiệp Tại Đà Nẵng
Những điểm chính cần nắm khi cấu hình VLAN trên switch Cisco
- Thực chiến CLI: Hướng dẫn cấu hình bằng Command Line trên Cisco IOS, có thể áp dụng tương tự trên các thiết bị như Ruijie và HPE.
- Voice VLAN: Kỹ thuật “pass-through” cho phép PC và IP Phone sử dụng chung một đường dây mạng nhưng vẫn tách biệt lưu lượng.
- Inter-VLAN Routing: Kết nối các VLAN giữa các phòng ban thông qua SVI (Switch Virtual Interface) hoặc mô hình Router-on-a-Stick.
- Cảnh báo VTP: Tránh rủi ro mất cấu hình hệ thống khi sử dụng sai chế độ VTP, đặc biệt khuyến nghị dùng VTP Transparent để an toàn.
- Troubleshooting: Xử lý các lỗi phổ biến như “Native VLAN Mismatch” trong quá trình vận hành mạng.
Thiết lập mô hình Lab và tư duy quy hoạch (Topology)
Trước khi thực hiện cấu hình VLAN trên switch Cisco, bạn cần xây dựng tư duy thiết kế mạng rõ ràng, bao gồm việc vẽ sơ đồ topology, phân hoạch subnet và gán cổng cụ thể. Điều này giúp đảm bảo hệ thống hoạt động logic, tránh xung đột IP và dễ dàng quản trị về sau.

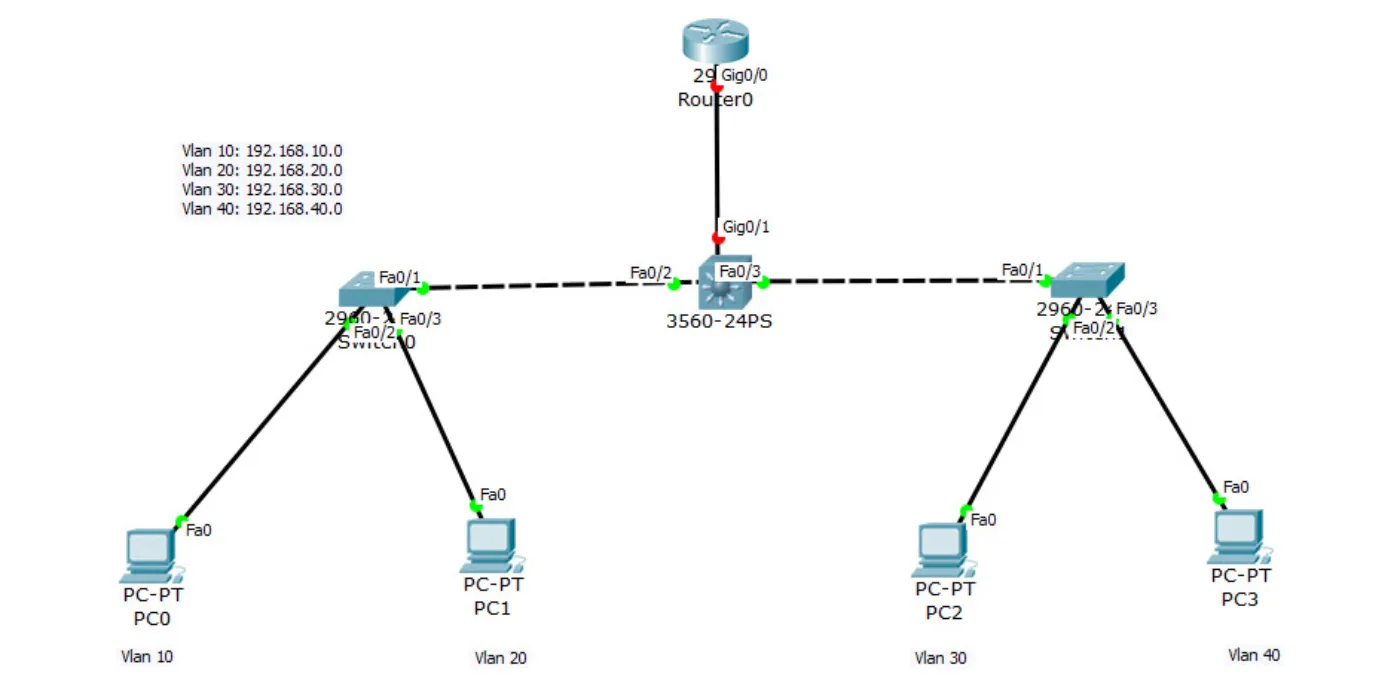

Trong bài Lab này, chúng ta sẽ mô phỏng một mô hình phổ biến trong doanh nghiệp SMB:
- Thiết bị sử dụng: 1 switch Layer 2 (Cisco 2960/9200), 1 router Cisco ISR hoặc switch Layer 3 (Core switch).
- Mục tiêu: Tách biệt các vùng mạng Data, Voice và Camera nhằm tối ưu broadcast domain và tăng hiệu suất hệ thống.
- VLAN 10 – Phòng Kế toán: 192.168.10.0/24
- VLAN 20 – Phòng Kinh doanh: 192.168.20.0/24
- VLAN 40 – Voice IP: Dành riêng cho hệ thống điện thoại IP
Việc nắm rõ mô hình này là nền tảng quan trọng trước khi đi vào hướng dẫn cấu hình VLAN, giúp bạn triển khai cách cấu hình VLAN trên switch Cisco chính xác và ổn định trong thực tế.

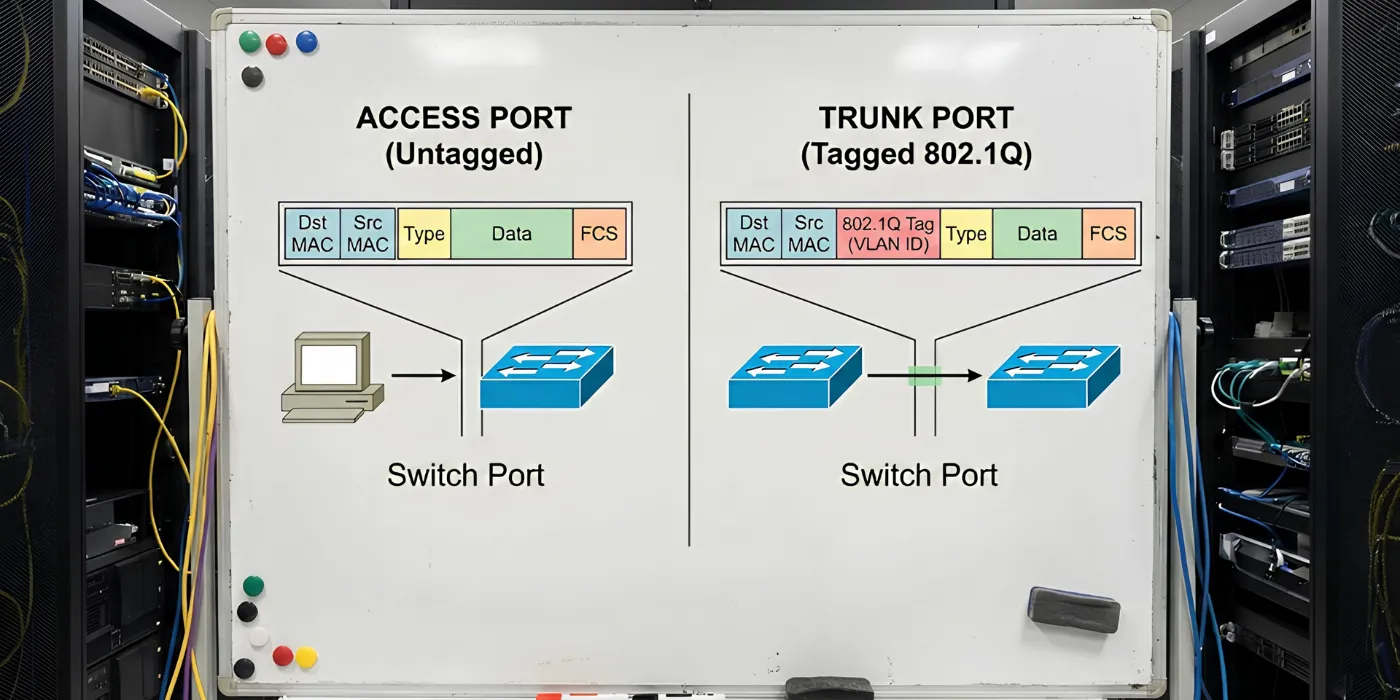

Phân biệt Access Port và Trunk Port (Góc nhìn kỹ thuật)
Trong quá trình cấu hình VLAN switch Cisco, việc phân biệt đúng giữa Access Port và Trunk Port là kiến thức nền tảng bắt buộc, nếu nhầm lẫn sẽ dễ gây lỗi toàn hệ thống.
- Access Port (Cổng truy cập):
Đây là cổng dành cho thiết bị đầu cuối như PC, Laptop hoặc máy in. Khi frame đi qua Access Port, dữ liệu sẽ ở dạng untagged (không gắn thẻ VLAN). Điều này có nghĩa thiết bị không cần và cũng không nhận biết VLAN, việc gán VLAN sẽ do switch xử lý.
- Trunk Port (Cổng trung kế):
Đây là cổng dùng để kết nối giữa switch với switch hoặc switch với router. Trunk Port cho phép truyền nhiều VLAN trên cùng một đường link. Dữ liệu đi qua sẽ được gắn thẻ theo chuẩn IEEE 802.1Q (Dot1Q), trong đó switch thêm tag VLAN vào frame để phân biệt từng mạng logic khác nhau.
Hiểu rõ hai loại port này là bước quan trọng để triển khai cách cấu hình VLAN trên switch Cisco chính xác, tránh lỗi trong quá trình thiết lập và vận hành hệ thống mạng doanh nghiệp.
Tìm hiểu thêm:
6 Điều Cần Lưu Ý Khi Thi Công Hệ Thống Mạng Tại Đà Nẵng
Tiêu Chuẩn Khi Thi Công Hệ Thống Mạng Đúng Kỹ Thuật Tại Đà Nẵng
Checklist Thi Công Hệ Thống Mạng LAN Đà Nẵng Chuẩn Kỹ Thuật
Bảng quy hoạch VLAN (VLAN Database)
Trong quá trình cấu hình VLAN trên switch Cisco, việc xây dựng bảng VLAN rõ ràng giúp SysAdmin quản lý hệ thống dễ dàng, tránh xung đột và đảm bảo tính nhất quán trong toàn bộ hạ tầng mạng.
| VLAN ID | Tên (Name) | Subnet | Cổng gán (Interface) | Ghi chú |
|---|---|---|---|---|
| 1 | DEFAULT | N/A | Không sử dụng | Nên disable để bảo mật |
| 10 | KETOAN | 192.168.10.0/24 | Fa0/1 – Fa0/10 | Data PC kế toán |
| 20 | KINHDOANH | 192.168.20.0/24 | Fa0/11 – Fa0/20 | Data PC kinh doanh |
| 40 | VOICE | 192.168.40.0/24 | Hybrid Port | IP Phone |
| 99 | MGT_VLAN | 192.168.99.0/24 | SVI (Vlan Interface) | VLAN quản trị thiết bị |
Việc thiết kế VLAN database bài bản như trên là bước nền tảng quan trọng trong cấu hình VLAN, giúp quá trình triển khai cách chia VLAN và vận hành hệ thống cấu hình VLAN switch Cisco trở nên ổn định và an toàn hơn.
Hướng dẫn cấu hình VLAN trên Switch (Step-by-Step)
Quy trình cấu hình VLAN trên switch Cisco thường gồm 3 bước chính: tạo VLAN Database, gán cổng Access/Voice và cấu hình Trunk Uplink. Tất cả đều được thực hiện trên giao diện dòng lệnh (CLI) của Cisco IOS.

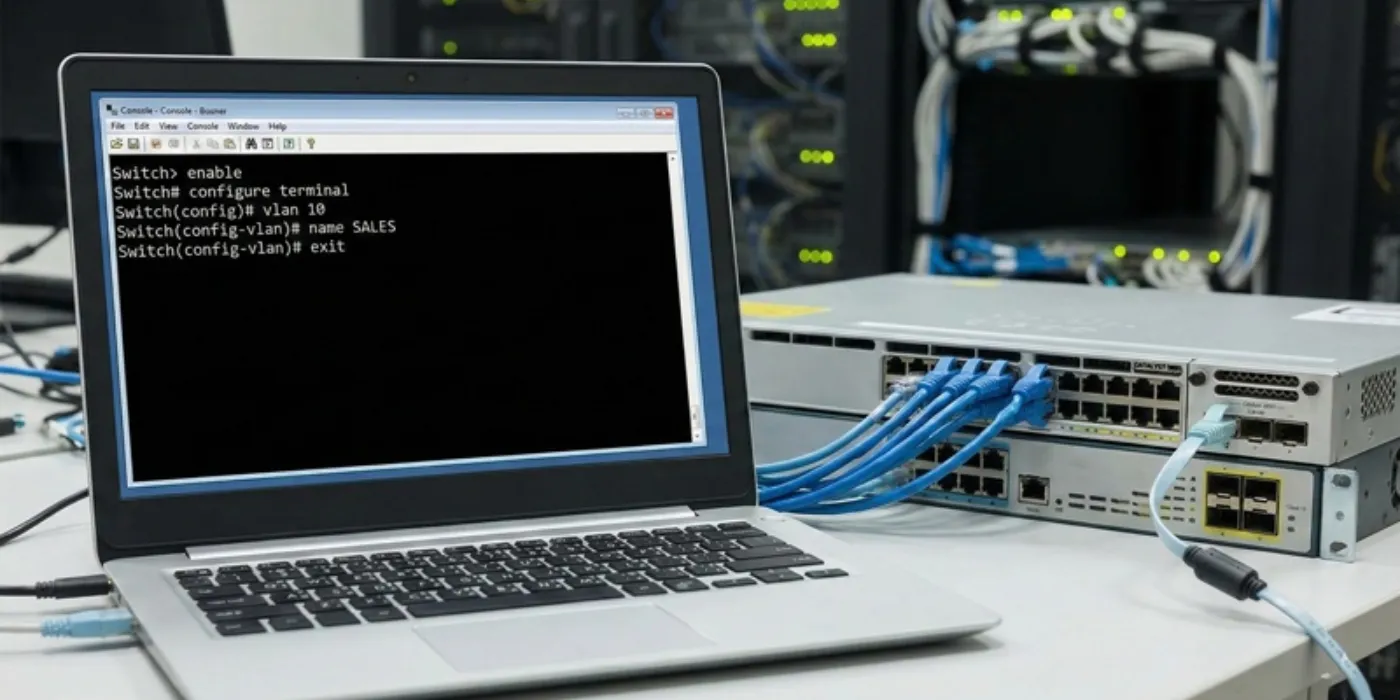

Bước 1: Khởi tạo VLAN Database
Trước tiên, cần tạo và đặt tên các VLAN trên switch để hệ thống nhận diện và quản lý.
Switch> enable
Switch# configure terminal
Switch(config)# vlan 10
Switch(config-vlan)# name KETOAN
Switch(config-vlan)# exit
Switch(config)# vlan 20
Switch(config-vlan)# name KINHDOANH
Switch(config-vlan)# exit
Switch(config)# vlan 40
Switch(config-vlan)# name VOICE_IP
Switch(config-vlan)# exit Trong quá trình cách cấu hình VLAN trên switch Cisco, việc đặt tên VLAN rõ ràng giúp dễ quản lý và hạn chế nhầm lẫn khi hệ thống mở rộng.

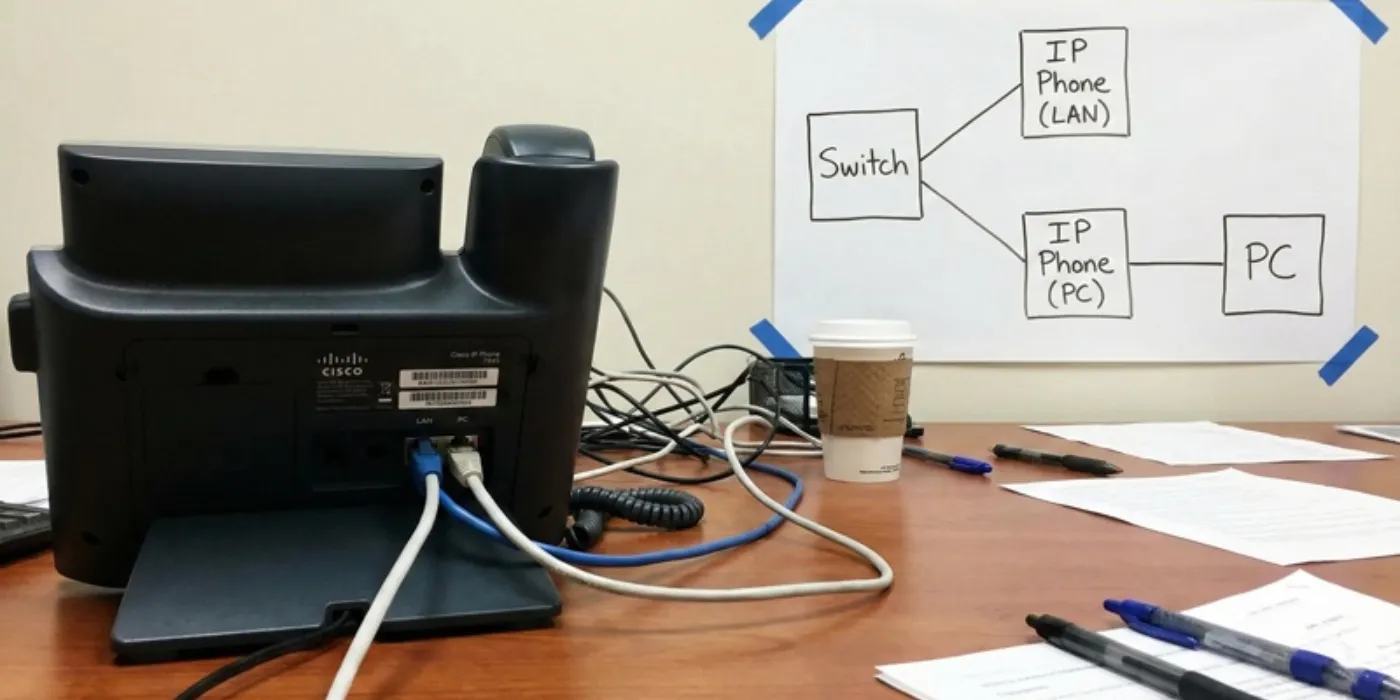

Bước 2: Gán cổng Access & Voice VLAN (Quan trọng)
Đây là bước dễ sai sót nhất khi thực hiện cấu hình VLAN switch Cisco. Trong thực tế, PC thường kết nối thông qua IP Phone, vì vậy một cổng cần hỗ trợ cả Data VLAN và Voice VLAN.
Switch(config)# interface range fastEthernet 0/1 – 10
Switch(config-if-range)# description PC_AND_IP_PHONE
Switch(config-if-range)# switchport mode access
Switch(config-if-range)# switchport access vlan 10
Switch(config-if-range)# switchport voice vlan 40
Switch(config-if-range)# mls qos trust cos
Switch(config-if-range)# no shutdown
Switch(config-if-range)# exit Giải thích:
switchport access vlan 10: gán VLAN 10 cho dữ liệu PCswitchport voice vlan 40: tách lưu lượng thoại sang VLAN 40mls qos trust cos: ưu tiên chất lượng dịch vụ cho voice, tránh trễ và giật lag
Cách triển khai này là tiêu chuẩn trong hướng dẫn cấu hình VLAN cho môi trường doanh nghiệp có IP Phone.
Bước 3: Cấu hình cổng Trunk (Uplink)
Cổng Trunk dùng để kết nối switch với router hoặc switch khác, giúp truyền nhiều VLAN cùng lúc.
Switch(config)# interface gigabitEthernet 0/1
Switch(config-if)# description UPLINK_TO_ROUTER
Switch(config-if)# switchport trunk encapsulation dot1q
Switch(config-if)# switchport mode trunk
Switch(config-if)# switchport trunk allowed vlan 10,20,40,99 Lưu ý bảo mật:
Việc giới hạn allowed vlan giúp kiểm soát lưu lượng, chỉ cho phép các VLAN cần thiết đi qua, tránh nhiễu và giảm rủi ro từ traffic không mong muốn.
⚠️ Cảnh báo quan trọng về VTP (VLAN Trunking Protocol)
Trong thực tế, rất nhiều sự cố nghiêm trọng khi cấu hình VLAN trên switch Cisco đến từ VTP.
Nếu một switch cũ được cắm vào hệ thống và có revision number cao hơn, nó có thể ghi đè toàn bộ VLAN database hiện tại, gây mất cấu hình toàn mạng.
👉 Khuyến nghị an toàn: luôn đặt VTP về chế độ Transparent nếu không thực sự cần đồng bộ VLAN tự động.
Switch(config)# vtp mode transparentPhần này là nền tảng quan trọng trong cách chia VLAN trên switch Cisco và giúp bạn triển khai hệ thống mạng ổn định, an toàn trong môi trường thực tế của VietNam Network.
Có thể bạn quan tâm:
Hướng Dẫn Kiểm Tra Mạng Wifi Và Cách Xử Lý Lỗi Nhanh Chóng
8 Nguyên Nhân WiFi Văn Phòng Yếu Khiến Mạng Chậm, Chập Chờn
8 Cách Tối Ưu WiFi Tại Nhà Nhanh, Mạnh, Ổn Định Hơn
Cấu hình Inter-VLAN Routing (Để các VLAN giao tiếp với nhau)
Trong hệ thống cấu hình VLAN trên switch Cisco, các VLAN mặc định hoạt động độc lập ở Layer 2, giống như những “hòn đảo” tách biệt. Vì vậy, nếu không có thiết bị Layer 3, các VLAN sẽ không thể giao tiếp với nhau.
Ví dụ: máy ở VLAN Kế toán sẽ không thể gửi file sang VLAN Kinh doanh nếu chưa có cơ chế định tuyến. Để giải quyết, cần triển khai Inter-VLAN Routing – đóng vai trò như “cây cầu” kết nối giữa các mạng VLAN.
Cách 1: Router-on-a-Stick (Phù hợp mạng nhỏ, chi phí thấp)
Mô hình này sử dụng một router duy nhất và chia cổng vật lý thành nhiều sub-interface tương ứng với từng VLAN.
Ưu điểm:
- Tận dụng được router sẵn có
- Dễ triển khai cho hệ thống nhỏ
Nhược điểm:
- Dễ bị nghẽn cổ chai tại cổng router khi lưu lượng lớn
Cấu hình trên Router Cisco:
Router(config)# interface g0/0.10
Router(config-subif)# encapsulation dot1q 10
Router(config-subif)# ip address 192.168.10.1 255.255.255.0
Router(config-subif)# exit
Router(config)# interface g0/0.40
Router(config-subif)# encapsulation dot1q 40
Router(config-subif)# ip address 192.168.40.1 255.255.255.0
Router(config-subif)# exit Trong mô hình này, router sẽ đóng vai trò gateway cho từng VLAN và thực hiện định tuyến giữa các mạng con.
Cách 2: Sử dụng Switch Layer 3 (SVI – Khuyến nghị)
Đây là giải pháp hiện đại và phổ biến trong doanh nghiệp, sử dụng switch Layer 3 (như Cisco 9200/9300) để thực hiện định tuyến trực tiếp với hiệu suất cao hơn.
Ưu điểm:
- Tốc độ xử lý nhanh do chạy bằng phần cứng
- Giảm tải cho router
- Mô hình ổn định, dễ mở rộng
Cấu hình trên Switch Layer 3:
Switch(config)# ip routing Switch(config)# interface vlan 10
Switch(config-if)# ip address 192.168.10.1 255.255.255.0
Switch(config-if)# no shutdown
Switch(config)# interface vlan 20
Switch(config-if)# ip address 192.168.20.1 255.255.255.0
Switch(config-if)# no shutdown Ở mô hình này, switch Layer 3 sẽ đóng vai trò default gateway cho toàn bộ VLAN và thực hiện định tuyến nội bộ giữa các mạng.
Việc lựa chọn đúng phương án Inter-VLAN Routing là bước quan trọng trong quá trình triển khai cấu hình VLAN trên switch Cisco, giúp hệ thống mạng hoạt động ổn định, linh hoạt và tối ưu hiệu suất trong môi trường doanh nghiệp VietNam Network.
Các lệnh kiểm tra (Verify) & xử lý lỗi thường gặp (Troubleshoot)
Sau khi hoàn tất cấu hình VLAN trên switch Cisco, bước quan trọng không kém là kiểm tra và xác minh trạng thái hệ thống. Thực tế, cấu hình chỉ được xem là “đúng” khi đã được kiểm chứng bằng các lệnh show và đảm bảo không tồn tại lỗi vận hành.
Một kỹ sư mạng chuyên nghiệp luôn phải biết cách verify và debug thay vì chỉ dừng lại ở việc cấu hình.
Bộ lệnh “Show” quan trọng để kiểm tra VLAN
Trong quá trình cách cấu hình VLAN trên switch Cisco, các lệnh dưới đây là công cụ kiểm tra bắt buộc:

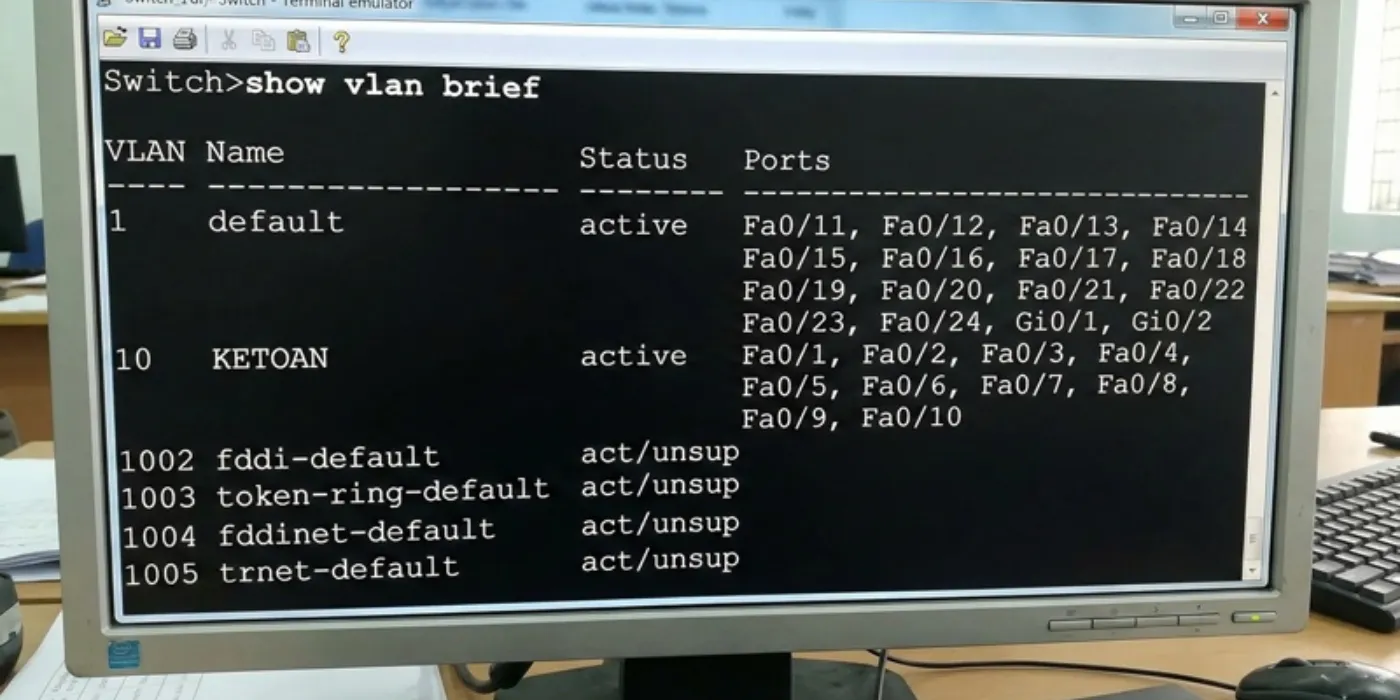

show vlan brief
Dùng để kiểm tra danh sách VLAN và xác nhận port đã được gán đúng VLAN hay chưa (ví dụ Fa0/1 đã thuộc VLAN 10 hay vẫn ở VLAN mặc định VLAN 1).show interfaces trunk
Kiểm tra trạng thái các cổng Trunk, đảm bảo port đang ở trạng thái trunking và cho phép đúng danh sách VLAN.show ip route
Dùng để kiểm tra bảng định tuyến trong mô hình Inter-VLAN Routing, xác nhận các mạng VLAN đã có đường đi hợp lệ.
Lỗi Native VLAN Mismatch (Lỗi kinh điển trong thực tế)
Một trong những lỗi phổ biến nhất khi triển khai cấu hình VLAN switch Cisco là lỗi Native VLAN Mismatch.
Hiện tượng:
Switch xuất log cảnh báo dạng:%CDP-4-NATIVE_VLAN_MISMATCH
Nguyên nhân:
Hai đầu đường Trunk cấu hình Native VLAN không đồng nhất (ví dụ một bên VLAN 1, bên còn lại VLAN 99).
Hậu quả:
- Gói tin Native VLAN có thể bị drop
- Hoặc gây hiện tượng VLAN hopping, làm rò rỉ dữ liệu giữa các VLAN
Cách khắc phục:
Đảm bảo cấu hình Native VLAN giống nhau ở cả hai đầu Trunk:
switchport trunk native vlan 99Lỗi quên lưu cấu hình
Một lỗi tưởng chừng đơn giản nhưng lại xảy ra rất thường xuyên trong quá trình hướng dẫn cấu hình VLAN là quên lưu cấu hình.
Sau khi thiết lập xong, nếu không lưu lại, toàn bộ cấu hình sẽ bị mất khi thiết bị reboot hoặc mất điện.
Câu lệnh lưu cấu hình chuẩn:
write memoryhoặc:
copy running-config startup-configViệc kiểm tra và xử lý lỗi đúng cách là bước cuối nhưng cực kỳ quan trọng trong toàn bộ quá trình cấu hình VLAN trên switch Cisco, giúp hệ thống mạng vận hành ổn định, an toàn và đúng chuẩn trong môi trường doanh nghiệp VietNam Network.
Giải đáp các vấn đề thường gặp khi cấu hình VLAN switch Cisco
1. Cách cấu hình VLAN trên switch Cisco có khó không?
Cách cấu hình VLAN trên switch Cisco không quá khó nếu bạn đã hiểu cơ bản về networking như VLAN, Access Port, Trunk Port và định tuyến Inter-VLAN. Khi nắm đúng quy trình CLI và thực hành theo từng bước, bạn hoàn toàn có thể triển khai ổn định trong môi trường thực tế.
2. Cấu hình VLAN switch Cisco thường dùng trong trường hợp nào?
Cấu hình VLAN switch Cisco thường được áp dụng trong doanh nghiệp, trường học hoặc hệ thống văn phòng lớn để phân chia mạng theo phòng ban như Kế toán, Kinh doanh, Camera IP hoặc Voice IP. Việc này giúp quản lý dễ hơn và hạn chế truy cập chéo không cần thiết giữa các nhóm người dùng.
3. Cách chia VLAN trên switch Cisco có bắt buộc dùng switch Layer 3 không?
Không bắt buộc. Cách chia VLAN trên switch Cisco có thể thực hiện bằng Router-on-a-Stick hoặc Switch Layer 3. Tuy nhiên, với hệ thống lớn hoặc cần hiệu năng cao, sử dụng Layer 3 Switch với SVI sẽ giúp định tuyến nhanh hơn, ổn định hơn và dễ mở rộng về sau.
4. Nếu cấu hình VLAN sai có ảnh hưởng gì không?
Có. Sai trong cấu hình VLAN trên switch Cisco có thể gây ra mất kết nối giữa các phòng ban, không truy cập được tài nguyên nội bộ hoặc làm gián đoạn toàn bộ hệ thống mạng. Trong một số trường hợp, cấu hình sai còn có thể gây loop hoặc broadcast storm ảnh hưởng nghiêm trọng đến toàn hệ thống.
5. Tại sao phải dùng trunk trong VLAN?
Trunk là thành phần quan trọng trong hướng dẫn cấu hình VLAN, giúp truyền nhiều VLAN trên cùng một đường uplink giữa switch với switch hoặc switch với router. Nếu không có trunk, các VLAN sẽ không thể mở rộng và giao tiếp giữa các thiết bị mạng khác nhau.
6. Lỗi phổ biến nhất khi cấu hình VLAN là gì?
Lỗi phổ biến nhất khi cấu hình VLAN switch Cisco là Native VLAN Mismatch. Đây là lỗi xảy ra khi hai đầu đường trunk cấu hình VLAN mặc định không giống nhau, dẫn đến mất đồng bộ hoặc rò rỉ dữ liệu giữa các VLAN, gây mất an toàn hệ thống.
Xem ngay:
Cách Đặt Tên WiFi Cho Nhiều Tầng Giúp WiFi Tự Chuyển Tầng
Nhà Thầu Điện Nhẹ Đà Nẵng – Thi Công Hệ Thống Điện Nhẹ Trọn Gói
Kết luận
Cấu hình VLAN trên switch Cisco là bước quan trọng giúp phân tách mạng, tăng bảo mật và tối ưu hiệu suất hệ thống doanh nghiệp. Khi hiểu rõ VLAN trên switch Cisco là gì và áp dụng đúng cách cấu hình VLAN trên switch Cisco, bạn có thể dễ dàng triển khai VLAN, trunk và inter-VLAN routing một cách ổn định. Hy vọng hướng dẫn từ VietNam Network đã giúp bạn nắm được cách thực hiện cách chia VLAN trên switch Cisco và vận hành cấu hình VLAN switch Cisco hiệu quả trong thực tế.
